고객입장의 편의성을 갖춘 Real Auto Pilot System 구축

1. 다양한 선급 협회 인증한 Auto Pilot 제품
2. 상선에 적용가능한 Type Approval된 Auto Pilot System
3. 어선/상선/특수선/군함에 다수의 실적 보유
4. 다양한 Type으로 다양한 종류의 Auto Pilot 기능 및 Auto Pilot Stand로 고객 맞춤 제작

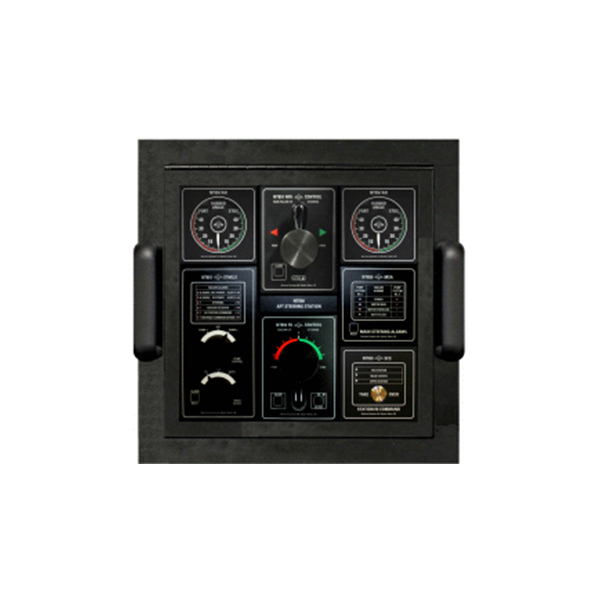

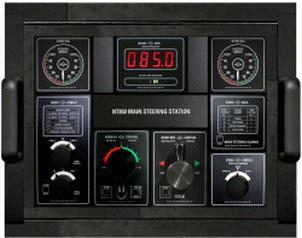

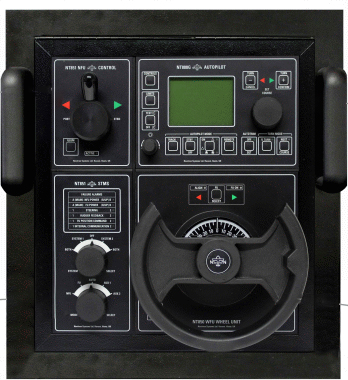

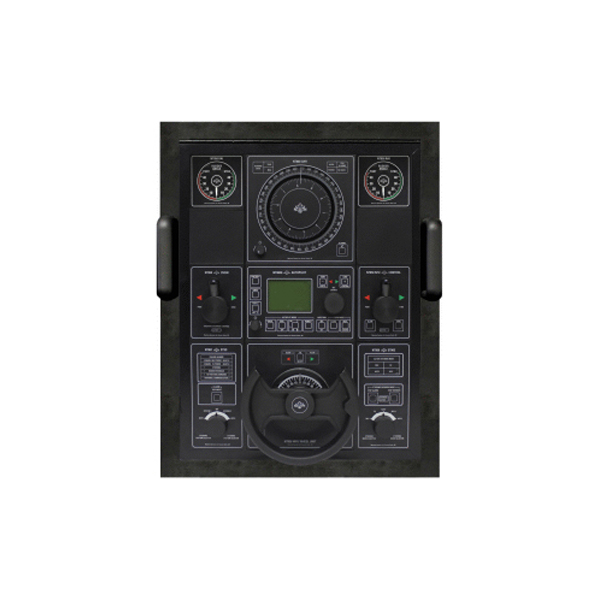

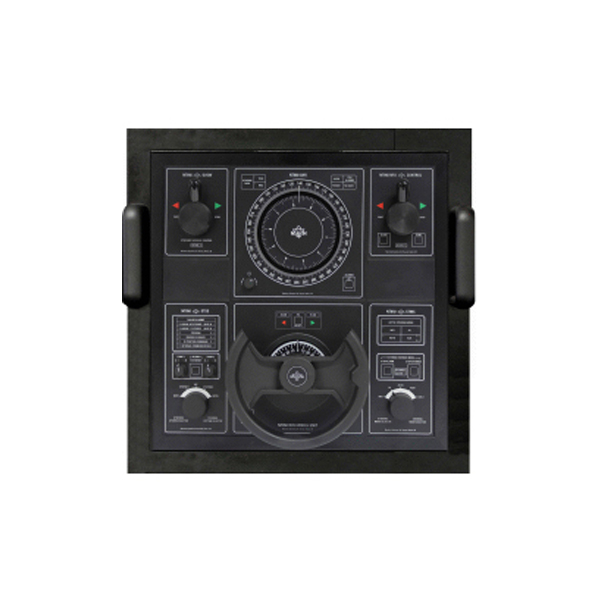

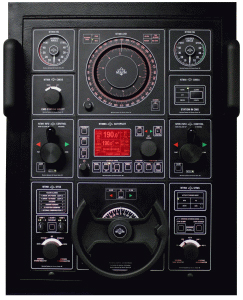

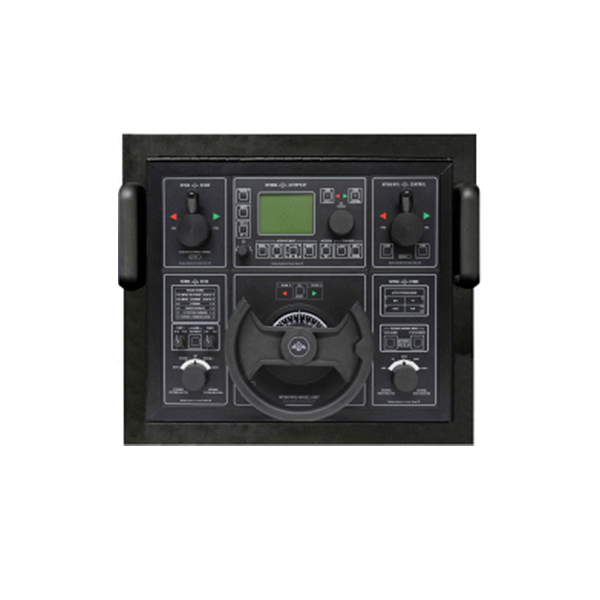

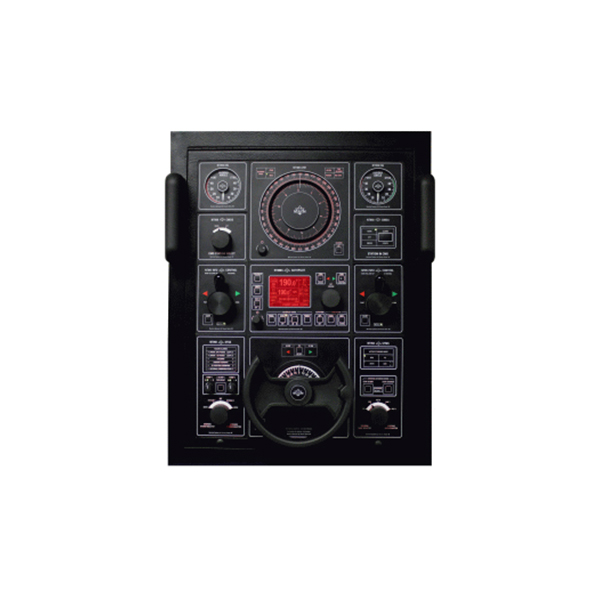

Auto Pilot Stand(조타기)

Type01

Type02

Model No.

NT850

다수의 선급 승인받은 제품(DNV / GL / ABS / RMRS / RRR..etc)
최대 3가지 Mode로 운영 가능(Follow up / Non-Follow up / Override Steering)
Single or Double Rudder 그리고 SOLAS 적용 유무를 고려하여 사양에 맞는 조타기를 효율적인 비용으로 선택 가능
총 10개의 Type으로 선박에 사양에 맞게 조타기를 선택 가능

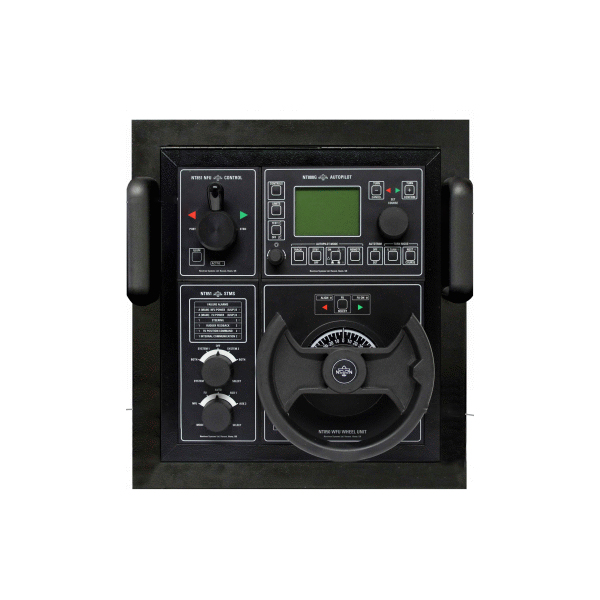

Type 01
SOLAS 승인된 Dual Pump Or Dual Rudder System에 적용가능
(Auto Pilot 기능 가능/ Follow Up & Non-Follow Up Cotrol Mode 선택 가능 Switch 탑재/ Dual Pump 또는 Dual Rudder System 선택 가능)
Type 02
SOLAS 승인된 Dual Rudder System With Dual Pumps Per Rudder에 적용가능
(Auto Pilot 기능 가능/ Follow Up & Non-Follow Up Control Mode 선택 가능 Switch 탑재/ Manual Override 기능 가능)

Type03

Type04

Type 03
SOLAS 승인된 Dual Rudder System With Dual Pumps Per Rudder에 적용가능, Heading Repeater 장착, Auto Pilot기능은 없음.
(Follow Up & Non-Follow Up Control Mode 선택 가능 Switch 탑재/ Manual Override 기능 가능)
Type 04
SOLAS 승인된 Singal or Dual Rudder System에 적용 가능
(Auto Pilot 기능 가능 / Follow Up & Non-Follow Up Control Mode 선택 가능 Switch 탑재/ Manual Override 기능 가능 / Heading Repeter 장착 / 타각지시기 기능 장착)

Type05

Type06

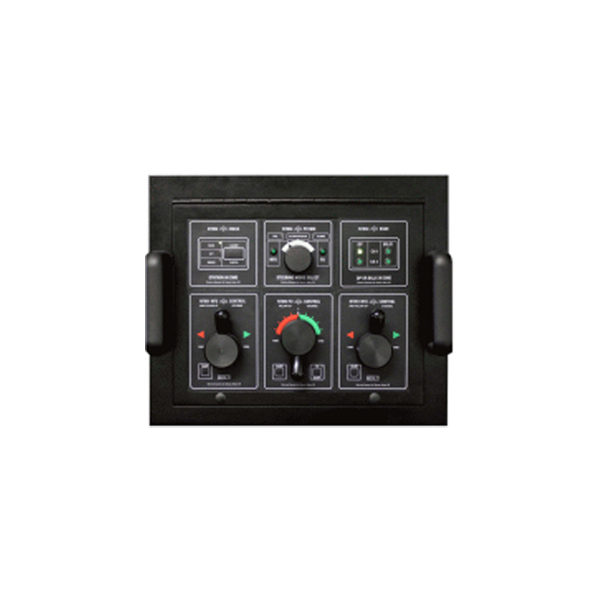

Type 05
SOLAS 승인된 타기실 Local Station Panel / Station선택가능(Bridge or 타기실) Switch 탑재 / Dynamic Positioning Interface 기능 추가 가능
(Follow Up & Non-Follow Up Control Mode 선택 가능 Switch 탑재)

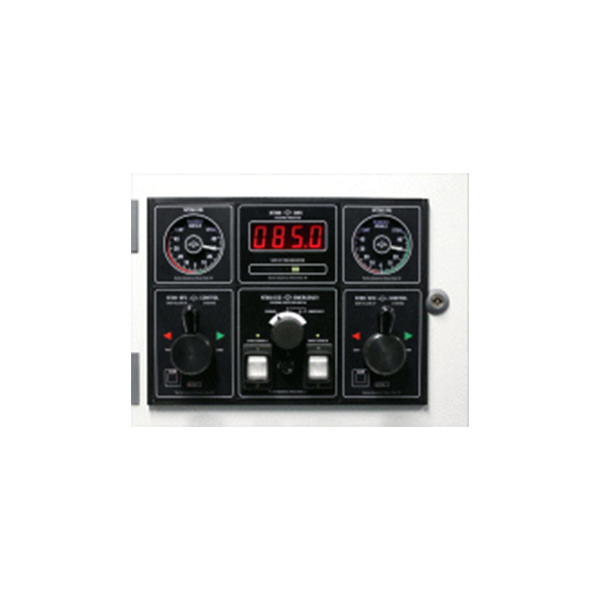

Type 06
SOLAS 승인된 긴급조타 기능 추가 / Heading Repeater 탑재 / Non Follow-Up Control 기능 탑재
(Emergency Power 공급 A or B 선택 Switch 탑재)

Type07

Type08

Type 07
SOLAS 승인된 Singal or Dual Rudder System에 적용 가능
(Auto Pilot 기능 가능 / Follow Up & Non-Follow Up Control Mode 선택 가능 Switch 탑재/ Manual Override 기능 가능 / Heading Repeter 장착 / 타각지시기 기능 장착 / Station(Bridge or 타기실) 선택가능 Switch 탑재)

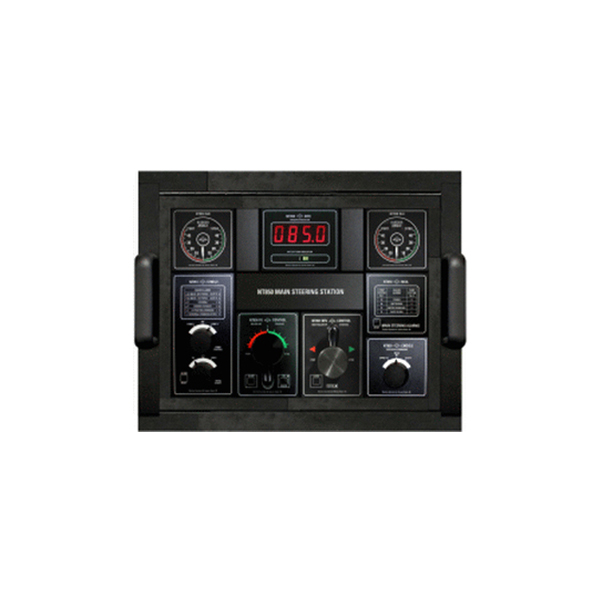

Type 08
SOLAS 승인된 Main Panel with Remote Control Panels(Type 9 &10)

Type09

Type10

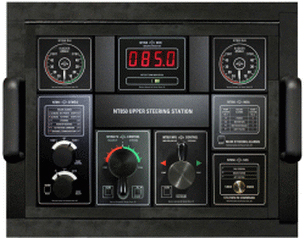

Type 09
SOLAS 승인된 타기실 Local Station Panel / 타각지시기 및 Digital Heading Repeater추가(Remote Control용)

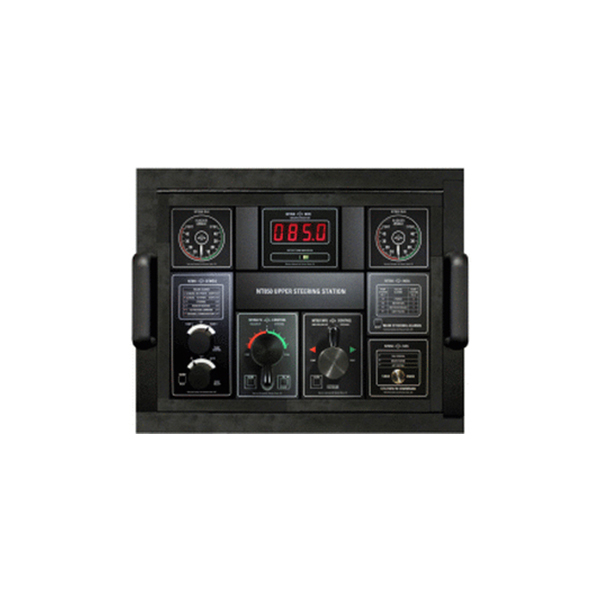

Type 10
SOLAS 승인된 Remote Control Panel (Type 8&9번 기능 탑재)

Auto Pilot

NT921 MKⅡAutopilot

NT777 MK2 Autopilot

Model No.

NT921 MKII / NT777 MK2 / NT921G / NT951G / NT888G / NT888G MK2 / NT991G MK2 / NT999G

ISO 9001 환경에서 설계/제조/Test된 제품
러시아 선급(RS) 승인 제품
Magnetic Compass를 기본으로 하는 소형선부터, Gyro Compass를 기본으로 하는 10만 Ton 이상의 선박까지 광범위한 선박 유형 및 크기에 모두 적용 가능
여러가지의 조타기 Type 중에 적용할 선박에 최적화된 Auto Pilot 선택 가능
NT921 MKⅡAutopilot
- 1. Magnetic Compass 또는 GPS Compass를 기반으로 운영하는 선박(10~20 Meter 크기)에 적용 가능
- 2. Dual Heaing 신호 입력 가능
- 3. RadioNav(GPS / Track Plotter Interface) 장착 _ Cross Track Error(XTE) 검증 가능 / Heading to Steer (HTS) 데이터 검증 가능

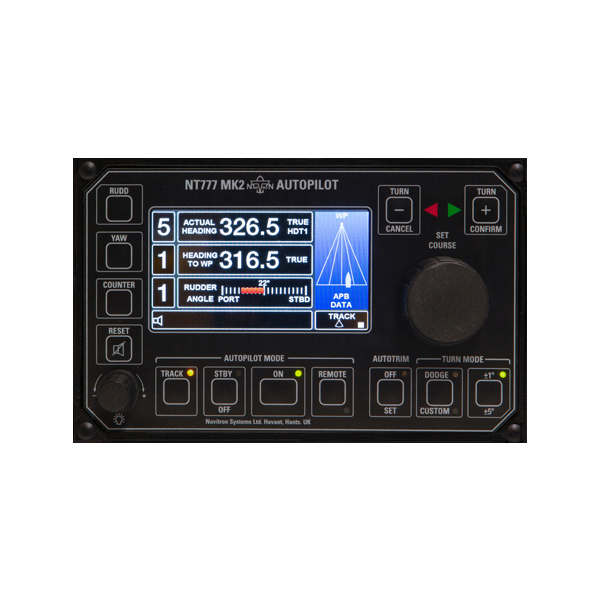

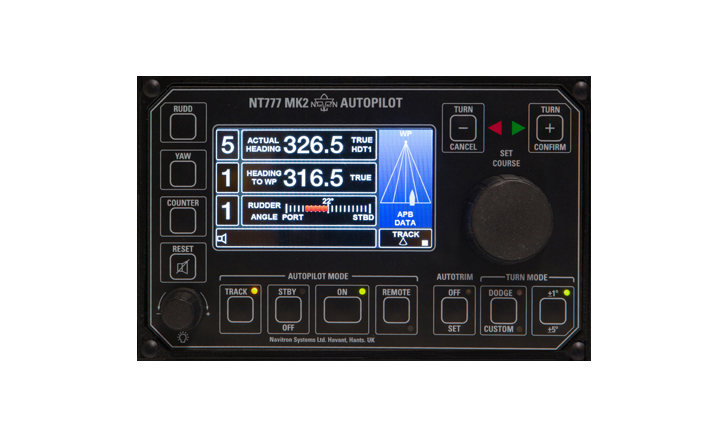

NT777 MK2 Autopilot
- 1.Magnetic Compass 또는 GPS Compass를 기반으로 운영하는 선박(10~25 Meter 크기)에 적용 가능
- 2. Triple Heaing 신호 입력 가능
- 3. RadioNav(GPS / Track Plotter Interface) 장착 _ Cross Track Error(XTE) 검증 가능 / Multi Waypoint Steering을 위한 Heading to Steer (HTS) 데이터 검증 가능

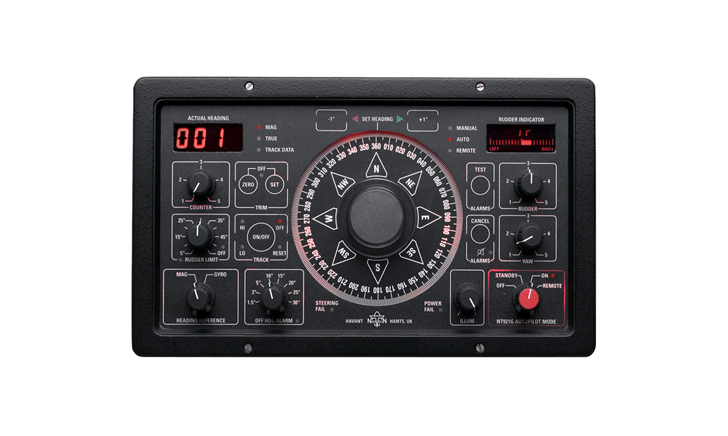

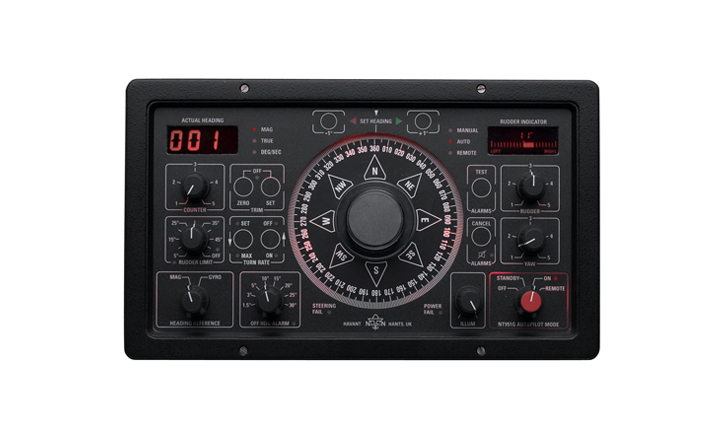

NT921G Autopilot

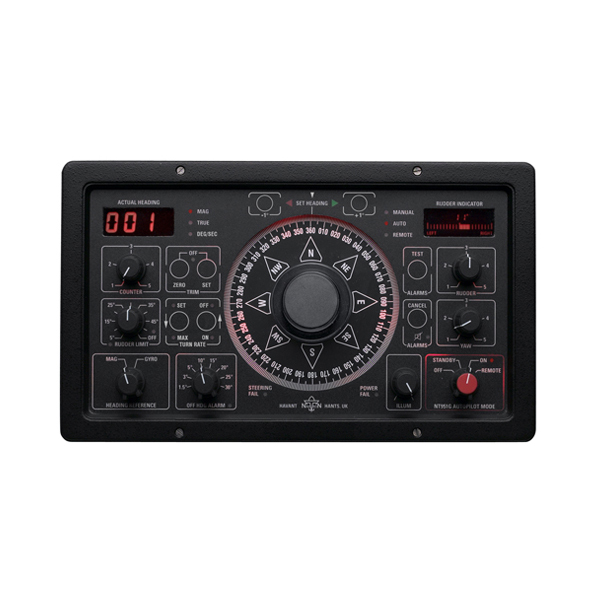

NT951G Autopilot

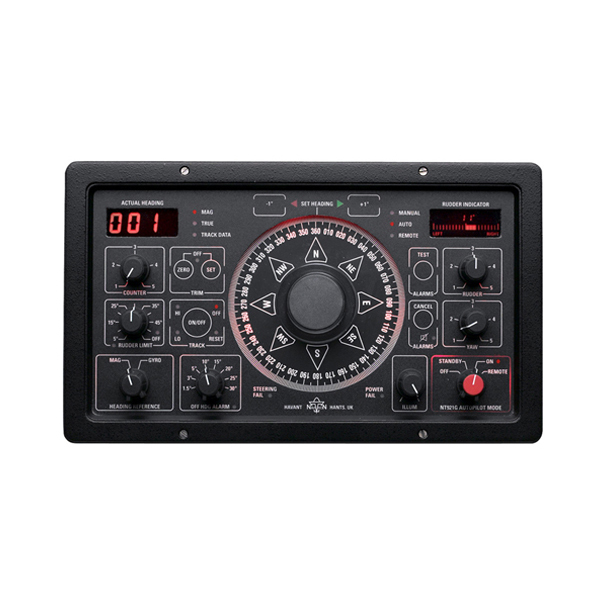

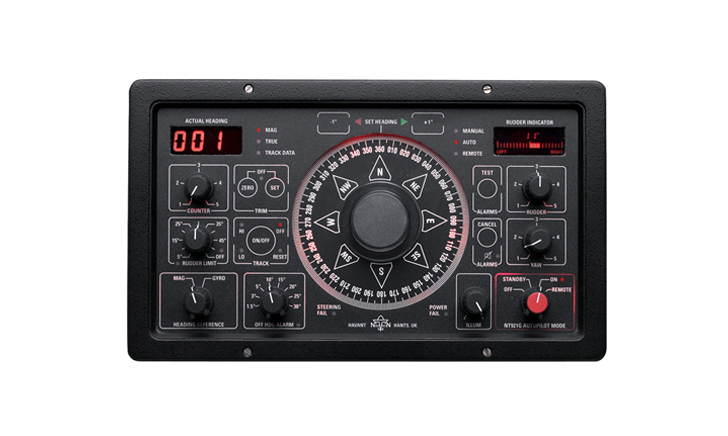

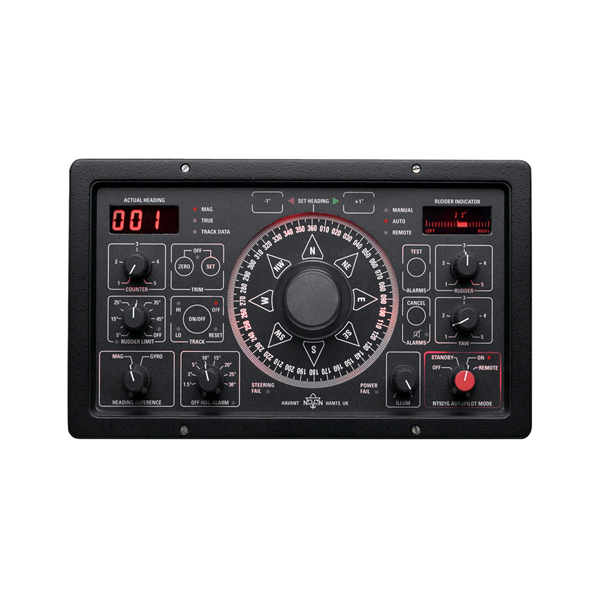

NT921G Autopilot
- 1.RMRS (Russian Maritime Register of Shipping) 승인된 제품_IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec만족
- 2.Gyro Compass를 기반으로 운영하는 선박(약 200 Gross Ton)에 적용가능
- 3. RadioNav 장착 _ Cross Track Error(XTE) 검증 가능
- 4.모스크바 승인 제품
NT951G Autopilot
- 1.MED 승인된 제품(Wheelmarked)
- 2.Type Approval 제품 by IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec
- 3.Gyro Compass를 기반으로 운영하는 선박(약 200 Gross Ton)에 적용가능

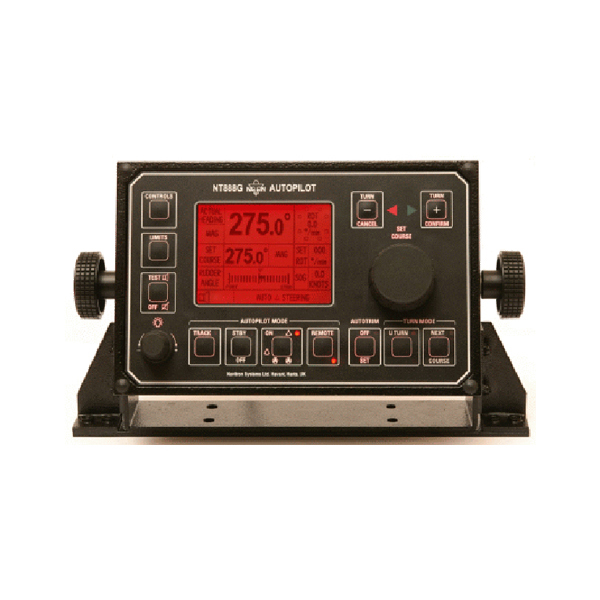

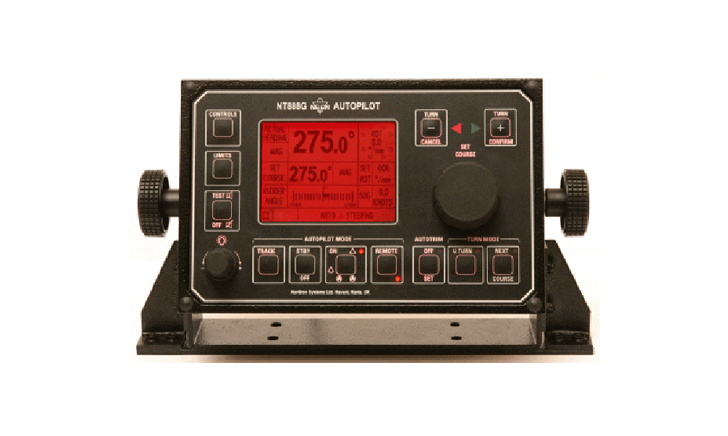

NT888G Adaptive Autopilot

NT888G MK2 Adaptive Autopilot

NT888G Adaptive Autopilot
- 1.MED 승인된 제품(Wheelmarked)
- 2.RMRS (Russian Maritime Register of Shipping) 승인된 제품_IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec만족
- 3.HSC(High Speed Craft)에 Type승인 된 제품(ISO 16329적용)
- 4.Magnetic Compass 또는 Gyro Compass를 기반으로 운영하는 선박(약 3000 Gross Ton)에 적용 가능
- 5.RadioNav 장착_Track Steering위한 Heading to Steer (HTS) 데이터 검증 가능
- 6.모스크바 승인 제품

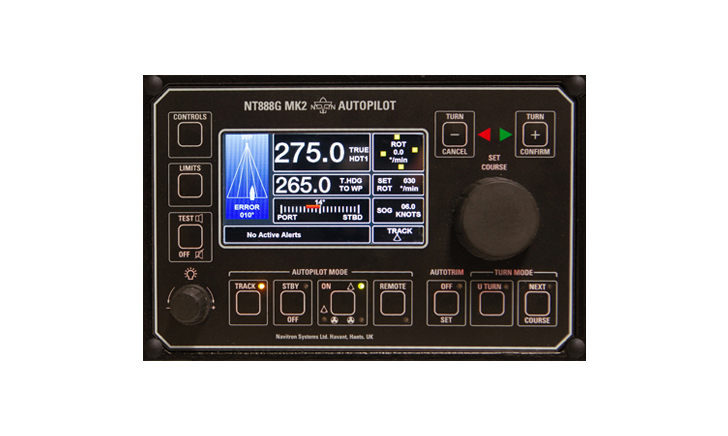

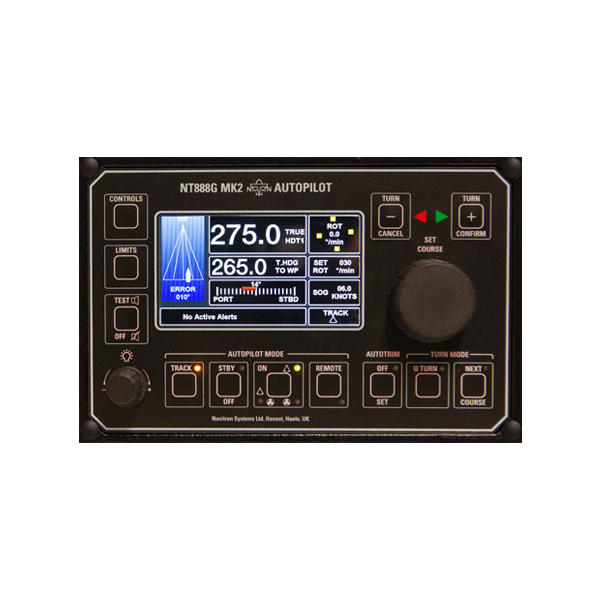

NT888G MK2 Adaptive Autopilot
- 1.MED 승인된 제품(Wheelmarked)
- 2.RMRS (Russian Maritime Register of Shipping) 승인된 제품_IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec만족
- 3.Gyro Compass를 기반으로 운영하는 선박(약 3000~100,000 Gross Ton)에 적용 가능
- 4.RadioNav 장착_ECDIS에서 들어오는 Heading to Steer (HTS) 데이터 검증 가능 for Multi Waypoint Track Steering
- 5.모스크바 승인 제품

NT991G MK2 Autopilot

NT999G Adaptive Autopilot

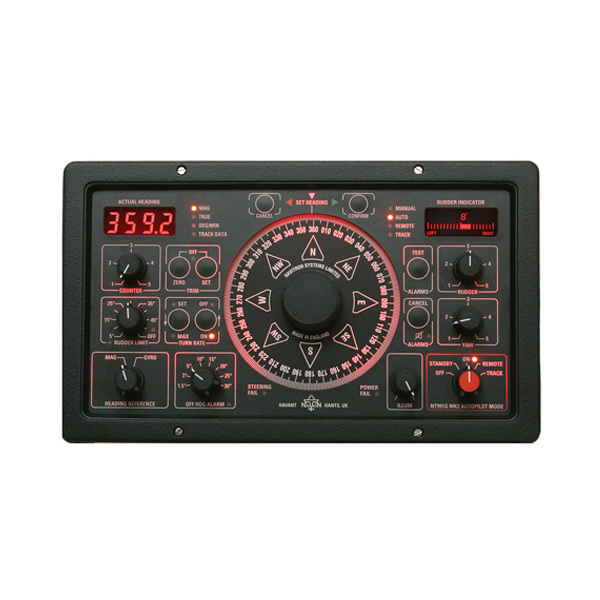

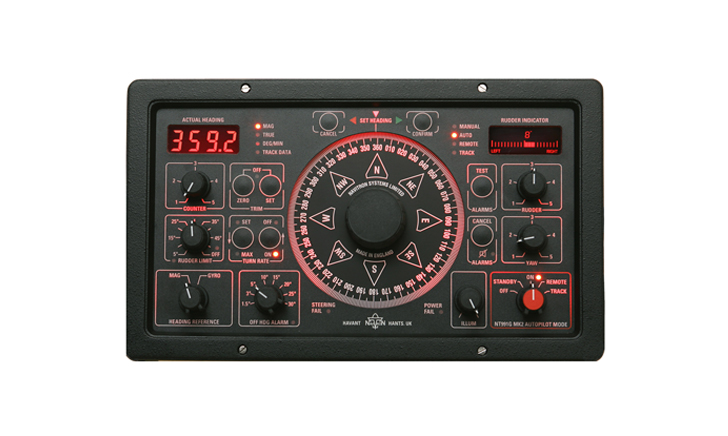

NT991G MK2 Autopilot
- 1. MED 승인된 제품(Wheelmarked)
- 2. RMRS (Russian Maritime Register of Shipping) 승인된 제품_IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec만족
- 3. Gyro Compass를 기반으로 운영하는 선박(약 1800~20,000 Gross Ton)에 적용 가능
- 4. RadioNav 장착_ECDIS에서 들어오는 Heading to Steer (HTS) 데이터 검증 가능 for Multi Waypoint Track Steering
- 5. 모스크바 승인 제품

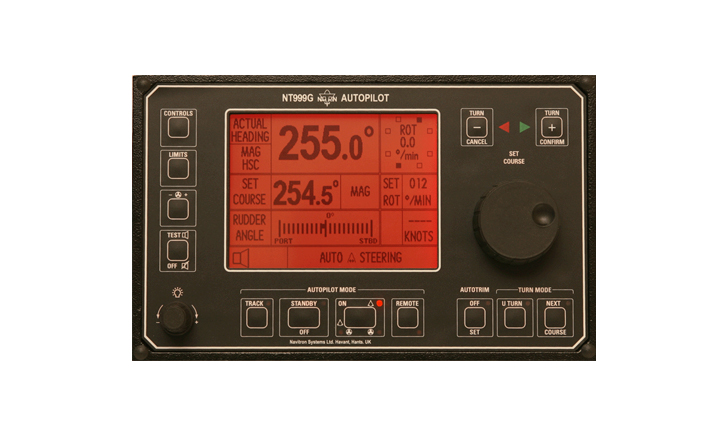

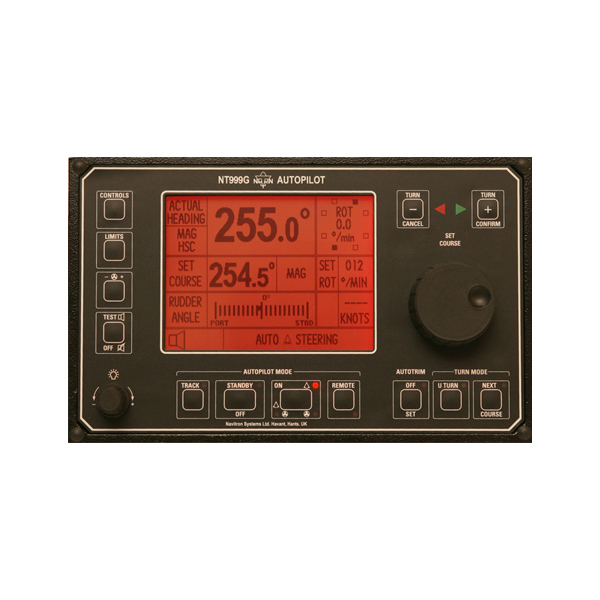

NT999G Adaptive Autopilot
- 1. MED 승인된 제품(Wheelmarked)
- 2. RMRS (Russian Maritime Register of Shipping) 승인된 제품_IMO A342(ix), MSC 64/67 Annex3 & 최신 ISO Spec만족
- 3. Gyro Compass를 기반으로 운영하는 선박(약 3000~100,000 Gross Ton)에 적용 가능
- 4. RadioNav 장착_ECDIS에서 들어오는 Heading to Steer (HTS) 데이터 검증 가능 for Multi Waypoint Track Steering
- 5. 모스크바 승인 제품

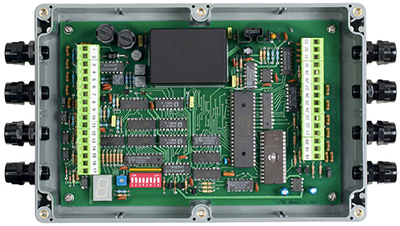

Heading & Speed Data Interface Unit

Type NT920HDI

Model No.

NT920HDI / NT921HDI / NT922HDI

Heading / Speed 신호의 호환성 강화(여러 Brand의 장비들 사이의 Interface문제 해결)
6개의 HDI(Heading Data Interface) 모델을 사용하여 GPS Compass / Gyro Compass / Magnetic Compass / Electronic Compass 에서 나오는 Heading 신호를 형식 변환 후 Radar / Track Plotter / Auto Pilot / GPS Receiver / Heading Repeater / ECDIS / AIS등에 사용

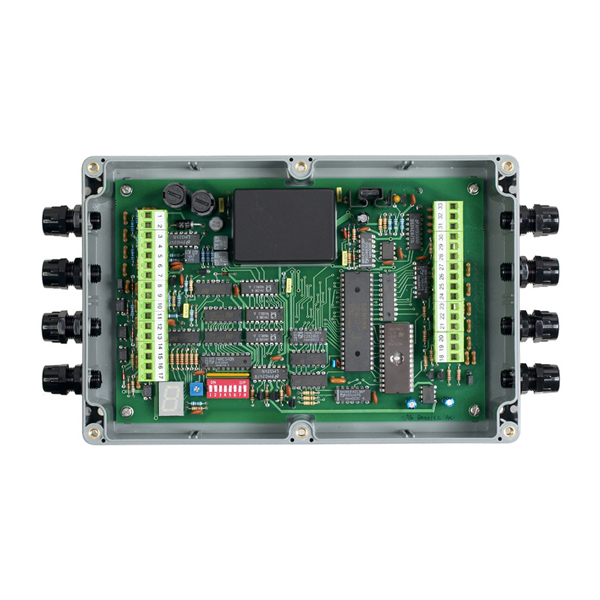

Type NT920HDI
Electronic Compass(GPS Antenna Model / Puls Output Speed Logs포함)와 함께 사용
- Input Signal types: - / Heading: -
- NMEA 0183(0.2 - 25Hz)
- Furuno(0.2 - 25Hz)
- Speed: - (200 or 400 pulses per nautical mile)
- Simultaneous Oputputs: -
- Navitron Autopilot data (Not available from version NT920HDI / 2)
- Navitron Serial data
- Furuno (5Hz or 40Hz)
- 3, 6, 12, 24 Step/degree
- Dual NMEA outputs: - (Heading only, speed only or speed & heading)

Type NT921HDI

Type NT922HDI

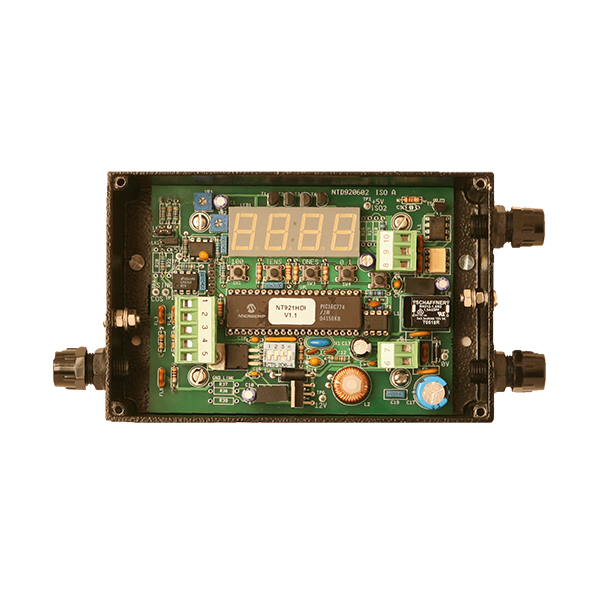

Type NT921HDI
- - Single Channel NMEA 0183 Heading Data 처리 가능
- - 4800 / 38400 baud 통신 속도 선택 가능
- - 1Hz / 10 Hz / 20 Hz Update rate 결합 가능
- Input: Sin / Cosine
- Signal: - (0 - 5 Vdc range)
- Output Signal: -
- For Sin / Cos compass to NMEA data.

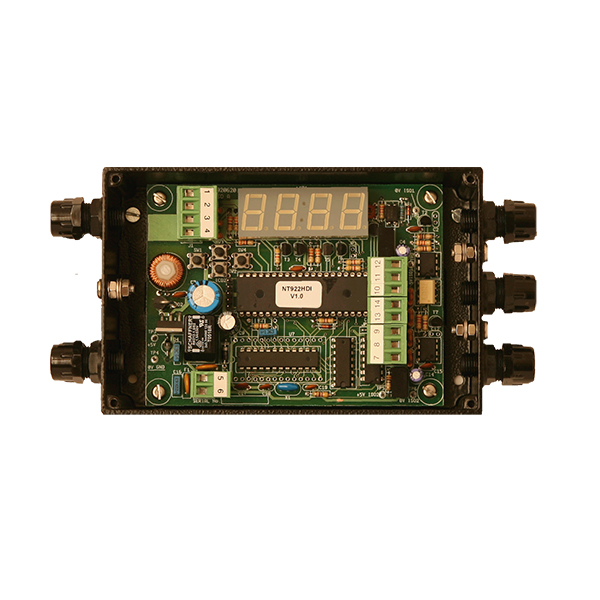

Type NT922HDI
- - 3/6/12/24 Step 신호 선택 가능
- - degree(5Vp/p) / Isolated Dual Channel NMEA Heading Data 선택 가능
- - 4800/9600/19200/38400 Baud 통신 속도 선택 가능
- - 1/8/10/20/40 Hz Update Rate 결합 가능
- Input: NMEA 0183 Heading data @ 4800, 9600, 19200 or 38400 baud
- Signal: - NMEA 0183 Heading data @ 4800, 9600, 19200 or 38400 baud
- Output Signal: -
- For NMEA to Step & NMEA baud rate conversion

Type NT923HDI

Type NT925HDI

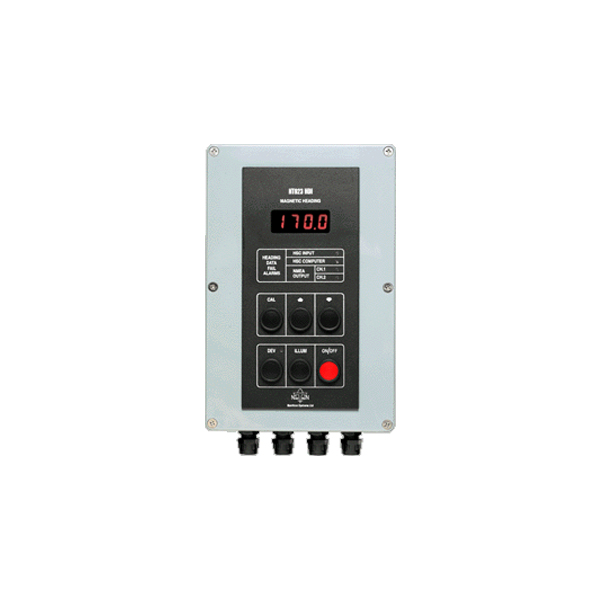

Type NT923HDI
Magnetic Compass로 부터의 Heading Serial 신호 인식 가능
- input Signal: - Existing Magnetic Compass, Heading Sensor Coil, Junction Box
- Simultaneous Outputs: -
- Navitron Serial data & Isolated NMEA 0183: - (2 channels at 10Hz) Deviation programmable

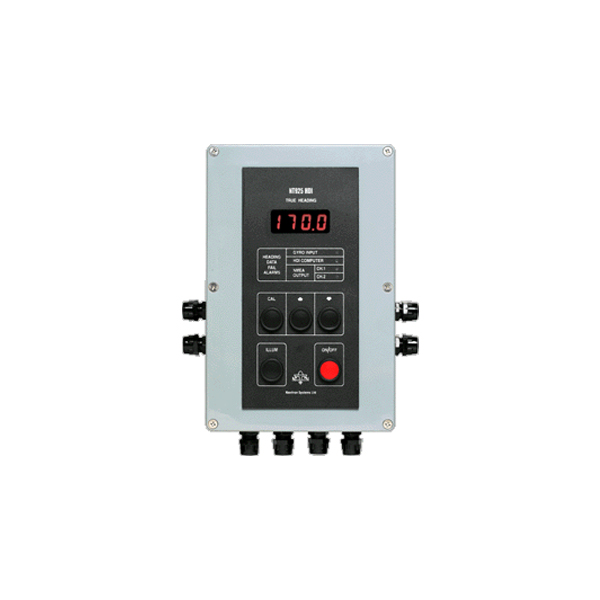

Type NT925HDI
여러 개의 Gyro Compass(Speed Log 신호와 결합)의 Heading신호를 결합 및 변환 가능
- Input Signals: -
- Synchro ratios: - 1:1, 36:1, 90:1, 180:1, 360:1
- Step by Step: - 3, 6, 24 steps/degree
- M-type: - 12steps/degree
- Speed Log: - 200 or 400 pulse per nautical mile
- Simultaneous Outputs:-
- Navitron Serial data Isolated Step by Step(3,6,12 or 24 steps/deg)
- 2 x NMEA 0183 Channels(i) Heading (HDT): -
- Select 1Hz / 10Hz / 24Hz with ROT(select 1Hz/5Hz), ROT(5Hz), HDT(10Hz)
- 2 channels Furuno(select 5Hz & 40Hz)

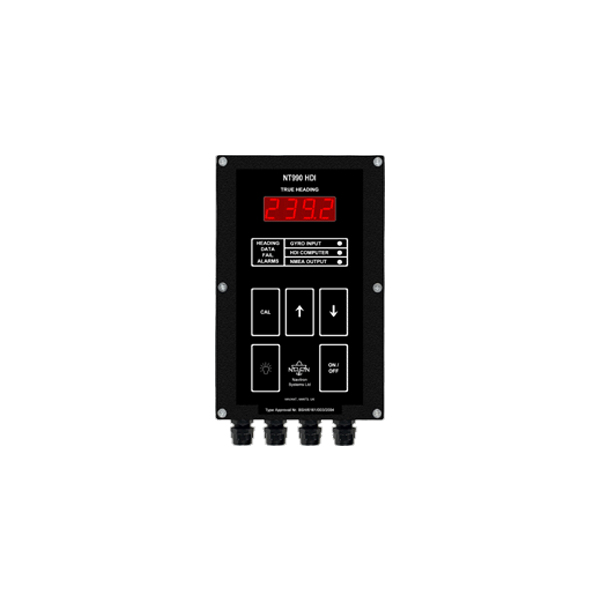

Type NT990HDI

Type NT990HDI
Gyro Compass(Speed Log 신호와 결합)의 Heading신호를 4800/38400bd NMEA 데이터로 인식/변환 가능
- Input Signal Types: -
- Synchro ratios: - 1:1, 36:1, 90:1, 180:1, 360:1
- Step by Step: - 3, 6, 24 steps/degree
- M-type:- 12steps/degree
- Speed Log: - 200 or 400 pulse per nautical mile
- Simultanceous Ouptputs: -
- NT990HDI / 1 (Single NMEA Output)
- $HEHDT, $HEROT & $VDVHW in installation selectable 4800 or 38,400 baud combinations
- NT990 HDI / 2 (Dual NMEA Output)
- As above with each channel independently installation selectable

Heading Repeater

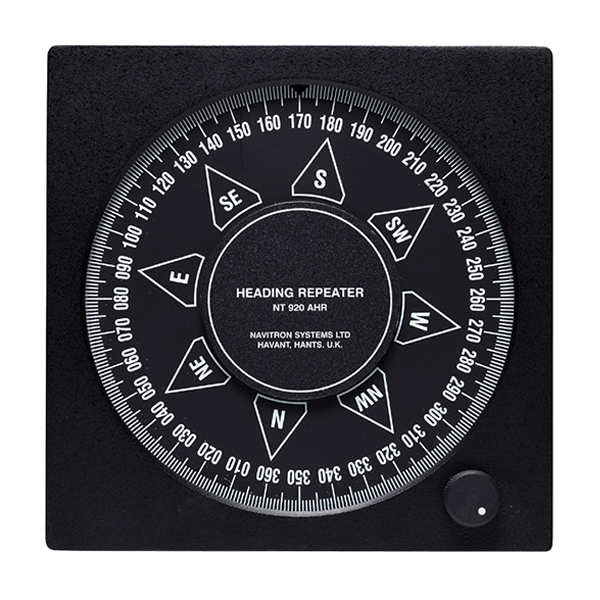

NT920AHR MKⅡ 120mm Diameter Card Non Type Approved

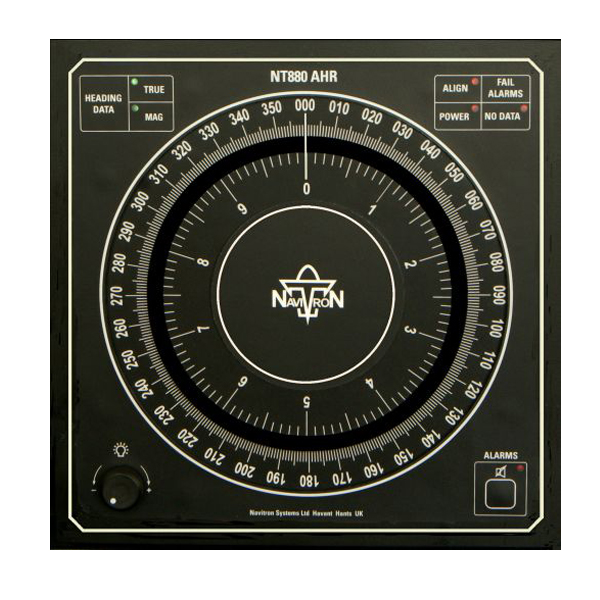

NT880AHR 150mm Diameter Card GL Type Approved

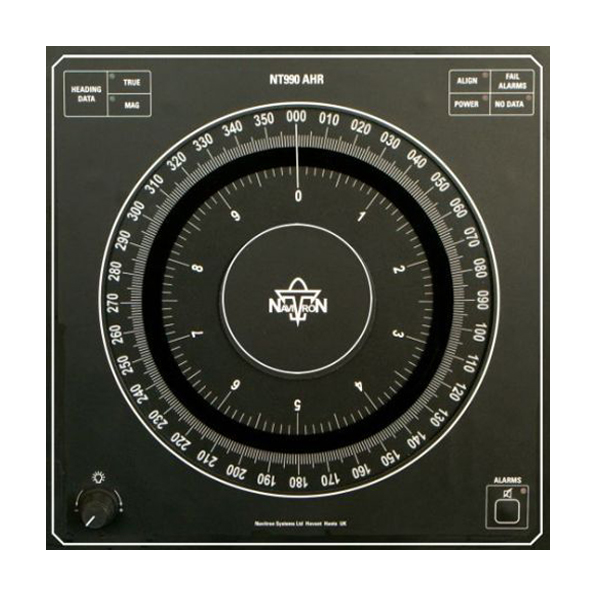

Model NT990AHR 180mm Diameter Card GL Type Approved

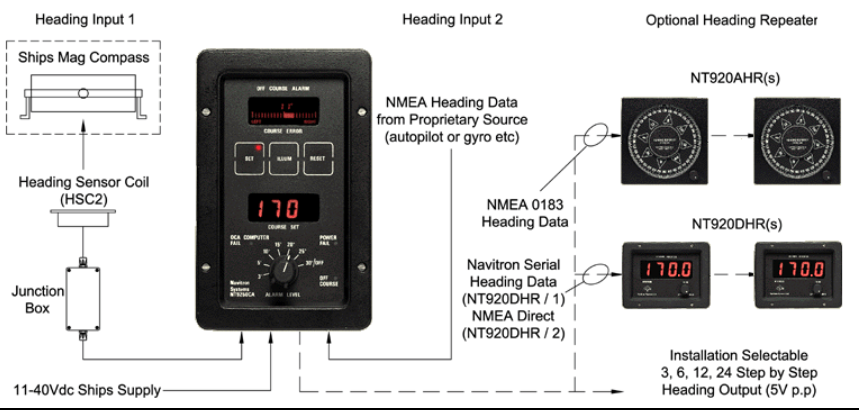

Off Course Alarm

Model No.

NT9250OCA

독립적인 Course Monitoring 장치 ( IMO A342(IX) 조항 준수)
Magnetic Compass의 Heading Sensor Coil로 얻은 Heading Signal 또는 독립적인 NMEA Signal로부터 얻은 Data를 독립적인 system으로 사용 가능
Auto Pilot에 제공된 Gyro Compass 의 Heading Data가 입력된 경우, 2번째 Data를 독립된 Magnetic Compass의 Heading 신호가 입력되어야 합니다.

Follow Up & Non Follow Up Power Steer Controls

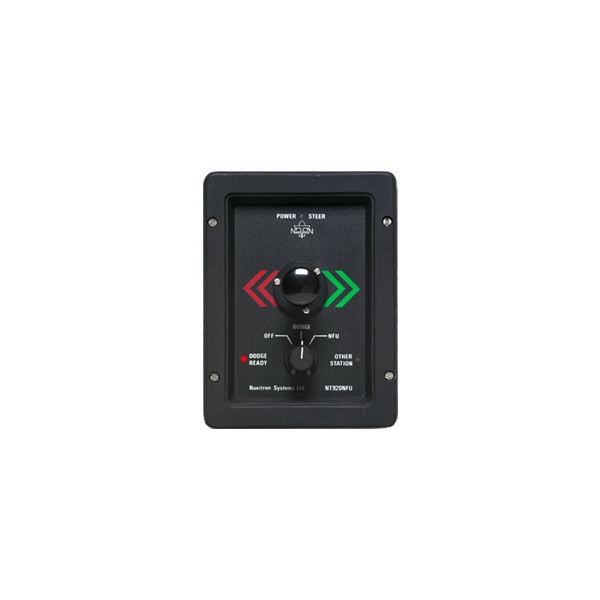

NT920NFU Non Follow Up Control

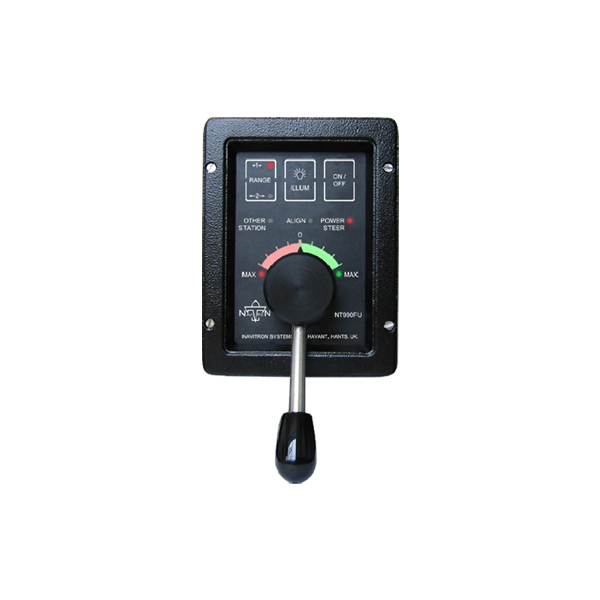

NT990FU Follow Up Control

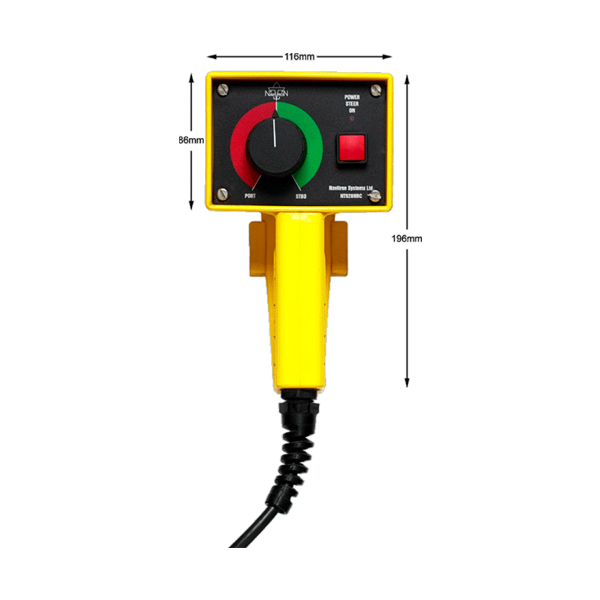

NT920HRC Hand Remote Control

Model No.

NT920NFU / NT920FU / NT920HRC

실내 설치하기 위한 Steering Controller
(Bridge 또는 조타실에 설치 가능)
단일 또는 다중 조정 장치로 사용 가능
Non Follow Up 조정 장치는 Dodge / NFU Mode로
선택하여 조정 가능 3종류의 Controller로 용도에 따라 사용
(Non Follow-up / Follow-up / Hand Remote)

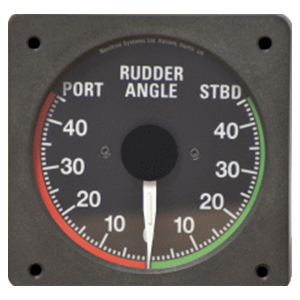

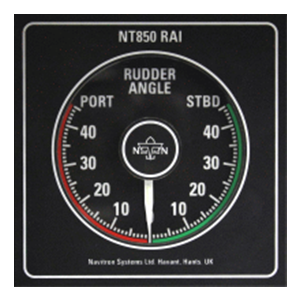

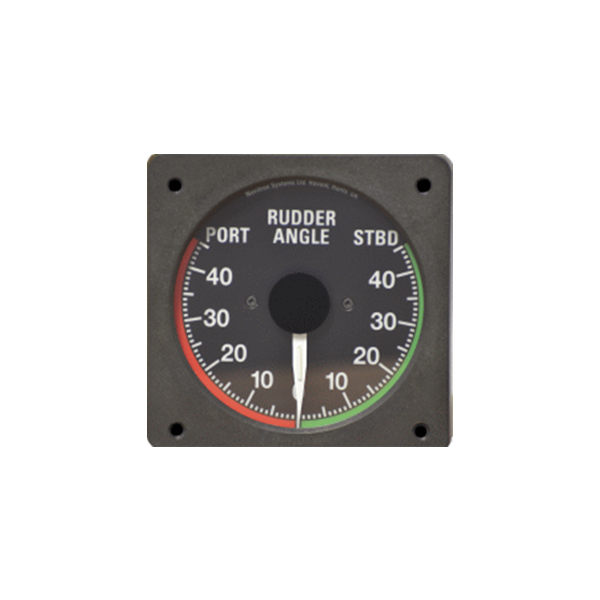

Rudder Angle Indicator

NT920 RAI 90mm Diameter Dial Non Type Approved

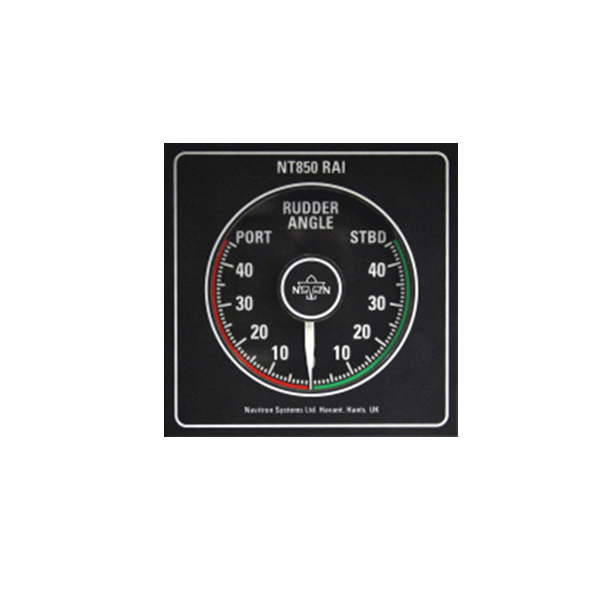

NT850 RAI 66mm Diameter Dial Type Approved

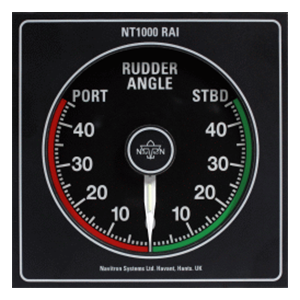

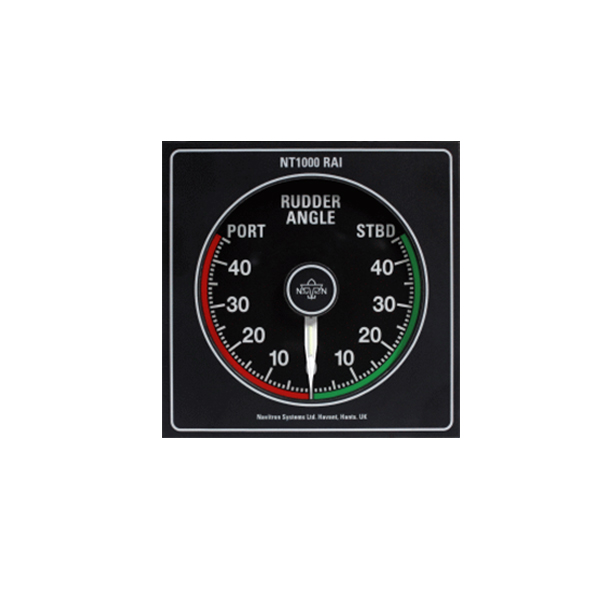

Model NT1000 90mm Diameter Dial Type Approved

Model No.

NT920 RAI / NT850 RAI / NT1000

Auto Pilot 또는 Rudder Angle Transmitter로 부터 Rudder Angle 신호를 받아서 Display 가능
Rudder가 2개가 적용될 경우, 개별 Rudder Angle Transmitter 필요 없이 Dual Rudder Reference Unit(DRRU) 적용 가능
DNV GL / ABS / BV / RMRS 승인 제품

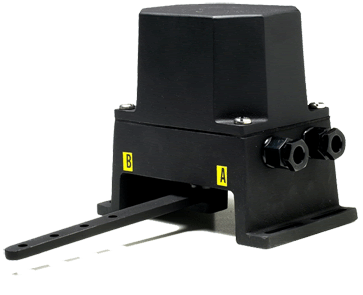

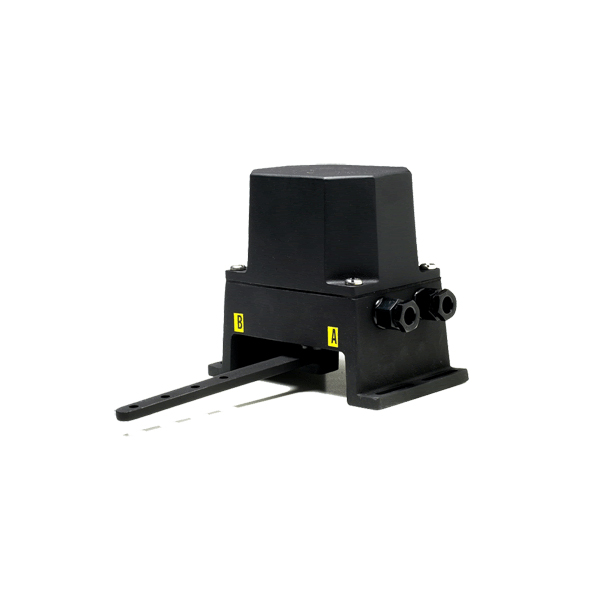

Rudder Transmitter Unit

Model No.

NT990RTU

Aluminium 재질
2개의 Digital 신호와 1개의 Analog 신호를 Navigation Computer / VDR / SVDR에 전송 가능
Rudder Angle 관련 NMEA 신호 전송

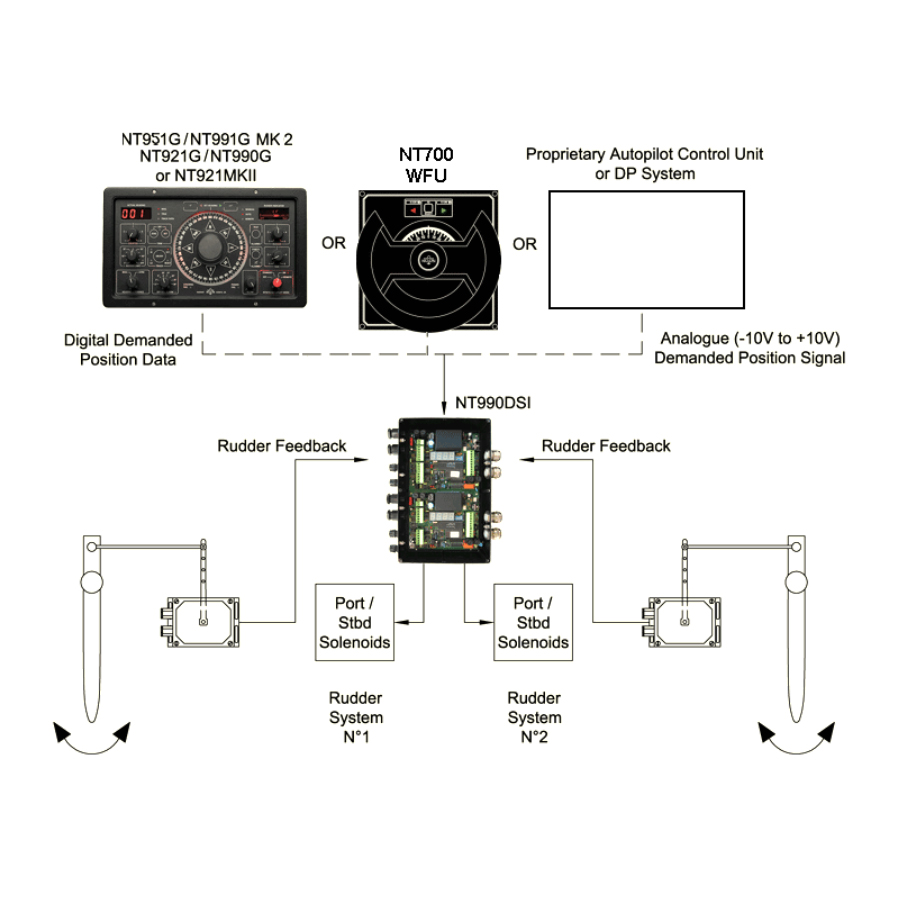

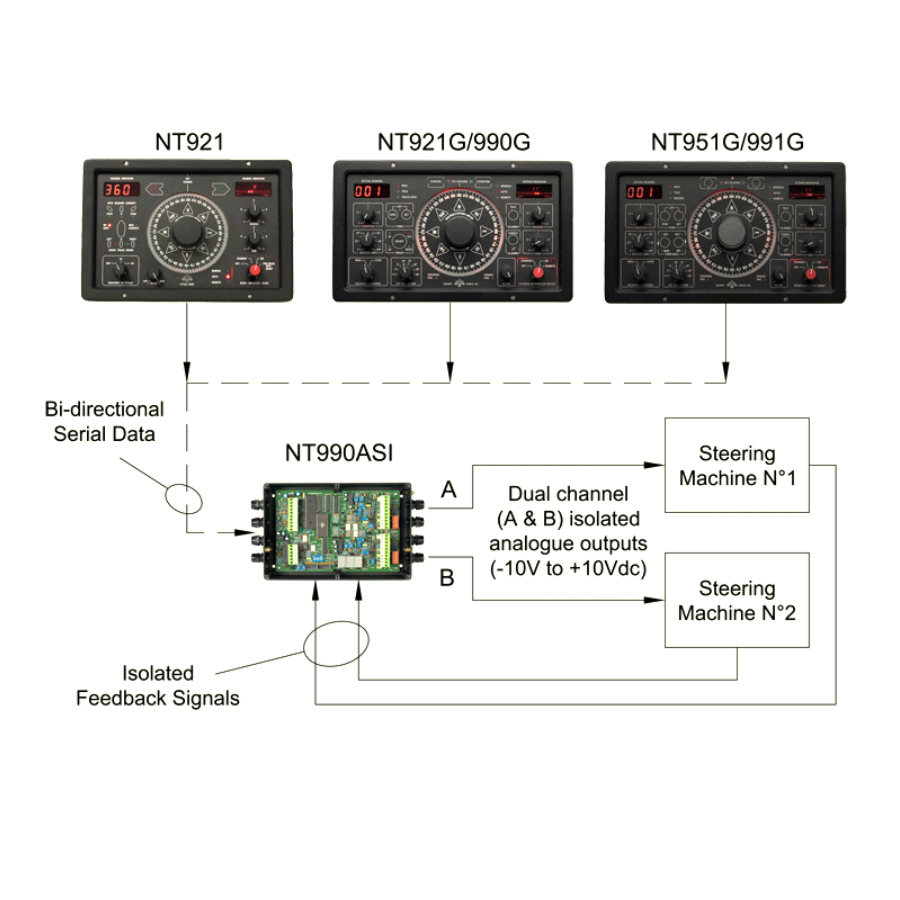

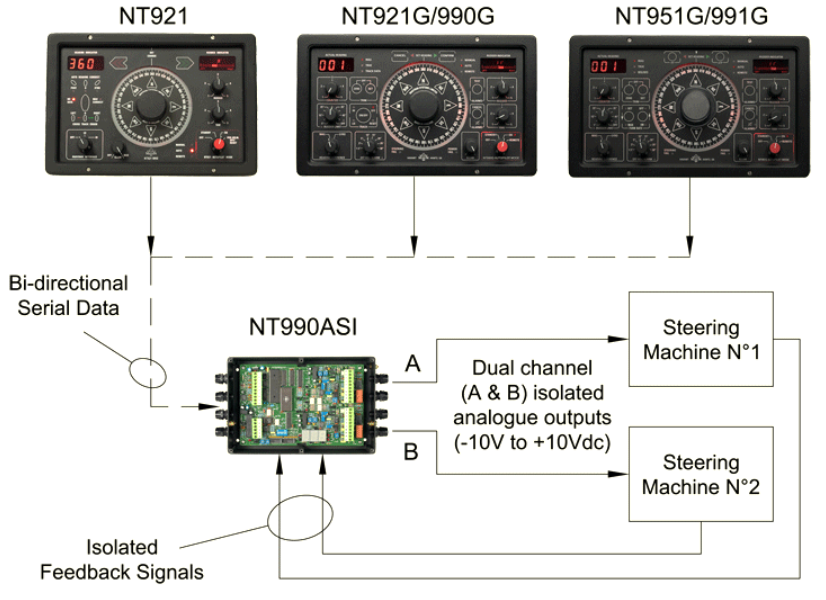

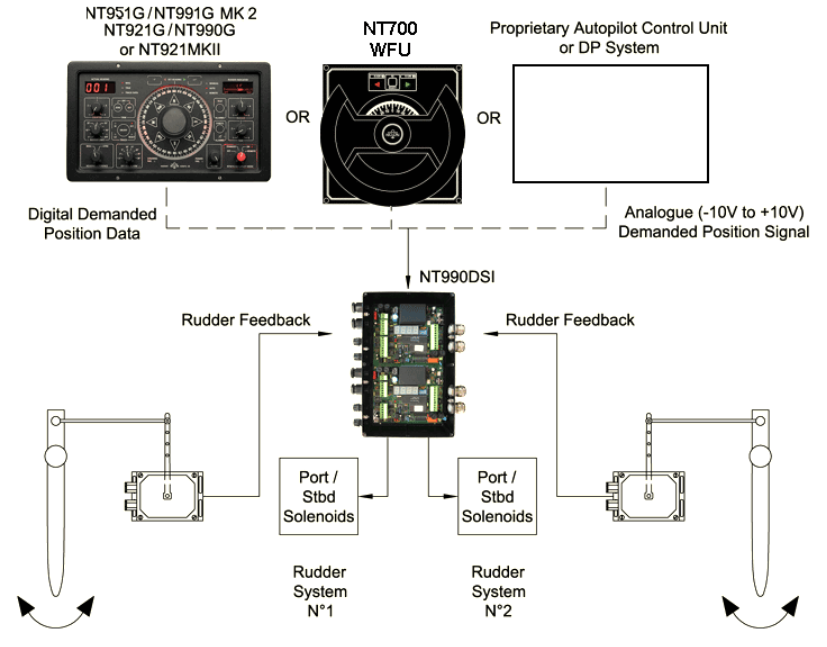

Steering Interface

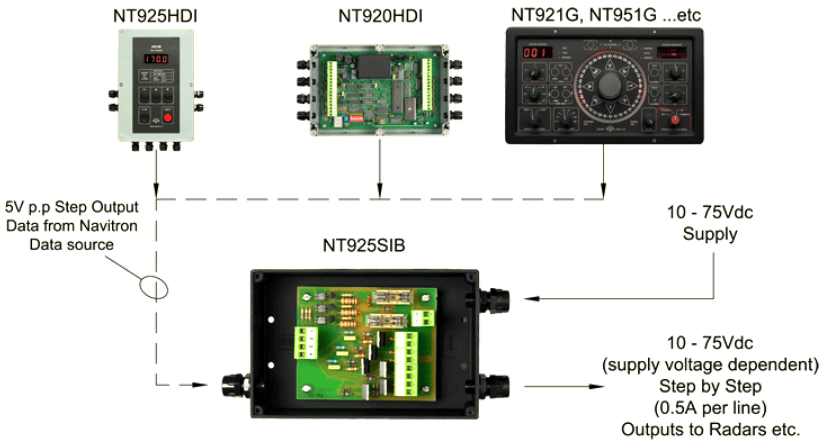

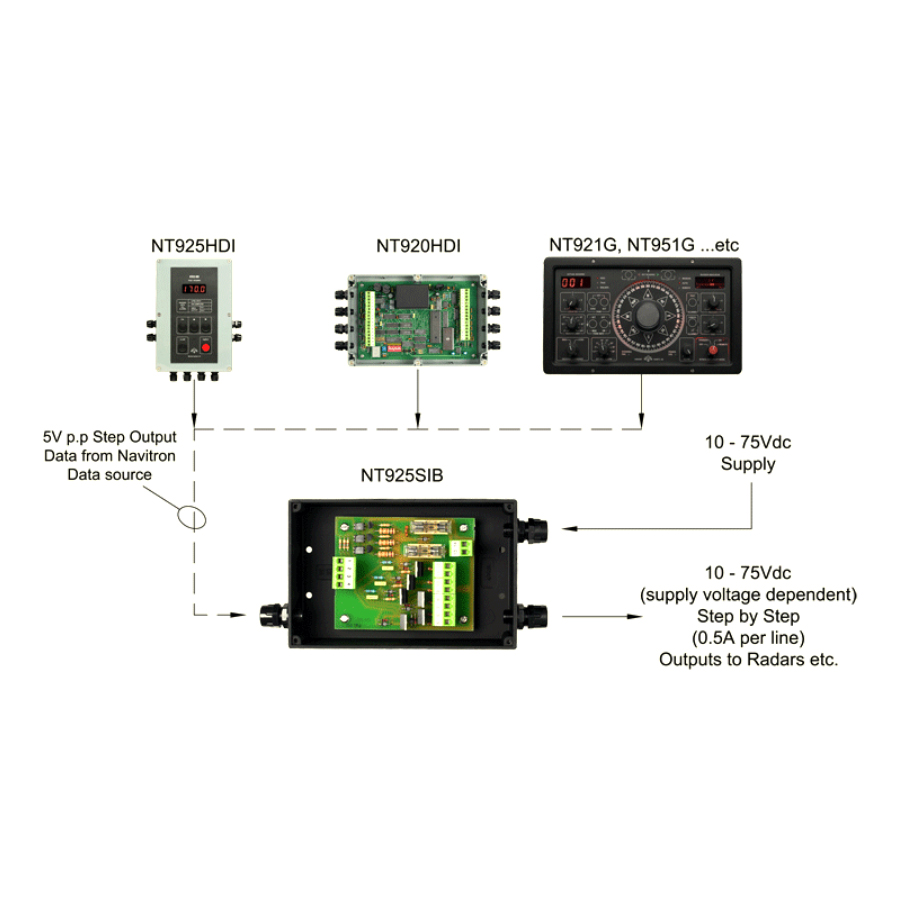

Step Interface Box

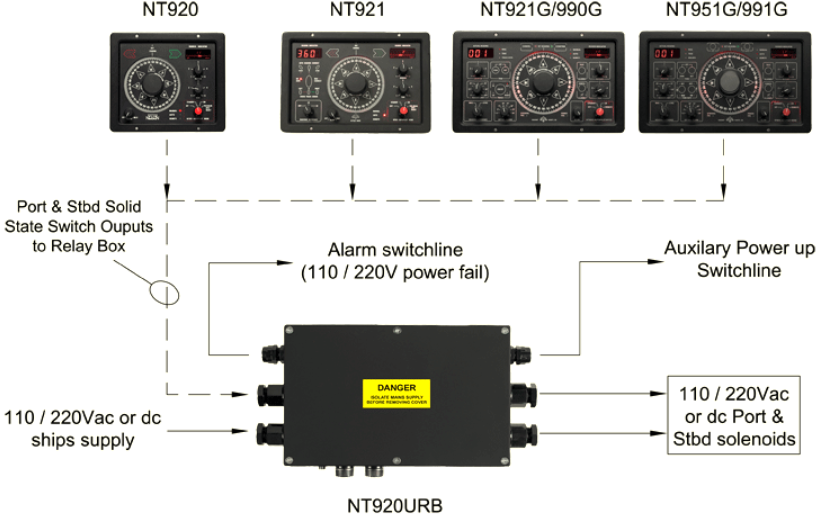

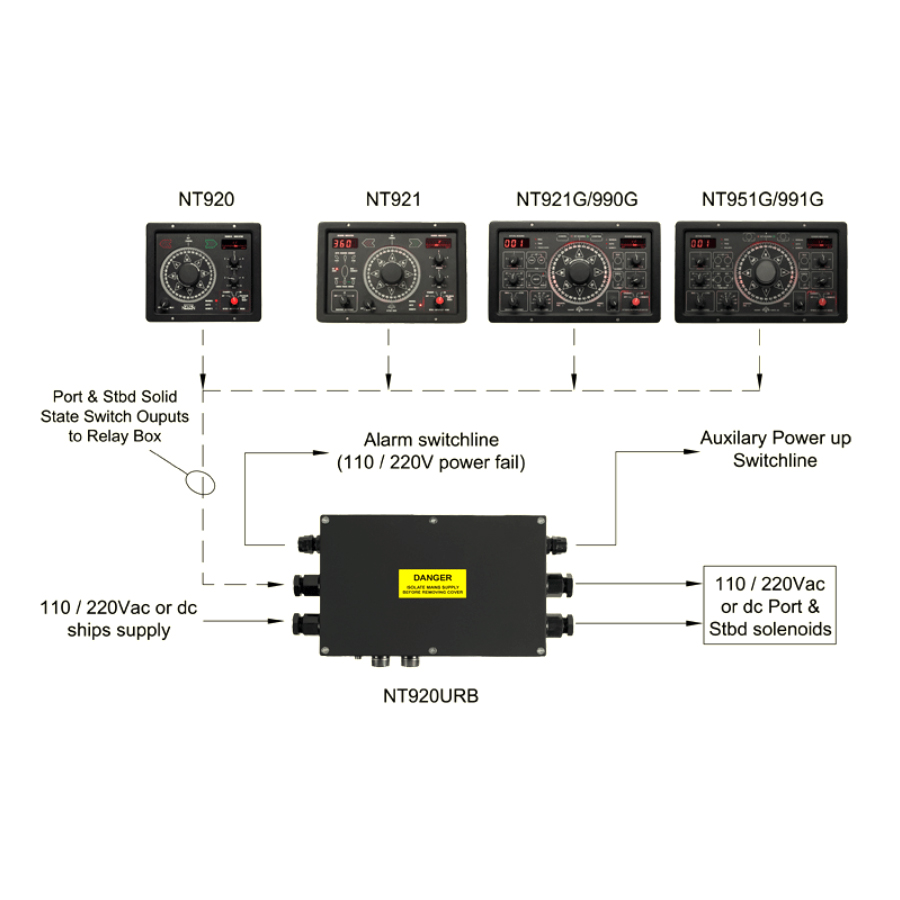

Universal Relay Box
